产品特点/Characteristic
1.
高精度等离子坡口切割、钻孔、攻丝、铣削在同一设备上完成；高运行速度与高加工效能
2.
高强度双梁构造、可扩展高精度轨道；标准切割长度6米(可扩展到30米）
3. 高速度与高精度的加工能力-最大钻孔Φ35mm;
切割宽度可达3米
4.
具有无限回转功能的等离子高质量坡口切割
5.
可进行8把刀具自动更换的刀库装置，另外手动更换可达12把刀具
6.
工作台上的铜柱有助于减少格栅损耗、提高加工性能与延长使用寿命
7.
4个气动压紧装置有助于减少工作振动与加强工作稳定性
8.
性能优异的CNC数控系统；操作简便的自动套料软件
9. 高精度的激光传感器-
自动检测等离子切割材料高度；降低割炬碰撞、刀具损坏与错误加工风险
10.
使用者维护界面便于故障诊断与维护保养
龙门尺寸
龙门宽度：5960mm
龙门长度：2880mm
龙门高度：2710mm
双边纵向驱动系统
·更高的定位速度
·36米/分钟，通过控制面板控制
·运行平稳
·交流伺服电极+齿条齿轮传动
·高动态响应
·高生产率
等离子坡口切割头
·伺服电极：博世力士乐*3ea
·整体结构：专利设计
·电动切割与划线调高
·模拟PLC控制Z轴
·独立于控制系统的智能Z轴能够做到无需初始定位的短距离切割，以节省时间
·等离子切割易损件消耗自动补偿的弧压控制
·PZ驱动类型：滚珠丝杠和2个导轨
·升降行程：250mm
·速度：250mm/秒（15米/分钟）
·负荷（最大）：95KG
·旋转驱动式：2直齿轮和减速器
·旋转：无限旋转
·最大速度：1转/秒
·摆角驱动类型：滚珠丝杆，同步带，皮带轮
·倾斜角度：-45~+45
·倾斜最大速度：250度/秒
数控加工单元
·主轴电机：博世力士乐
·主轴转矩：90nm在3000rpm（MAX 29.2kw）
·主轴最大速度：6000rpm
·主轴规格：BT40
·主轴冷却单元：油冷却器
·最大钻孔/功丝直径：35/M24
·最大厚度：50mm
·内冷却液：油雾
·外冷却水溶性切削油纸
·低碳钢钻孔、丝锥参数数据库
·手动刀具长度测量
·轴Z轴行程：300mm
·DZ类型：滚珠丝杠、2LM导轨、伺服电机
·DZ伺服电机额定扭矩：12mm
·DZ伺服电机最大转速：5000rpm
·DZ最大移动速度：25m/min
8刀位自动换刀
·自动换刀
·刀库位于设备里侧
·适用于最大直径35mm的钻削刀具
·刀库通过气缸变换位置
钻切头
·内/外切削油孔
·防碰撞与故障激光传感器
·独立主轴冷却器
·BT40主轴规格
·高加工性能的无害油雾
气动压紧装置
·切割边界外侧的强力压板
·4个独立控制气缸
·NC程序控制
·可调压力
钻切工作台
·可插入的铜柱
·增加可加工性
·防止加工刀具损伤
·增加等离子导电性
·除烟双侧门
·有利于烟尘收集的分隔气室
·气缸控制气室门

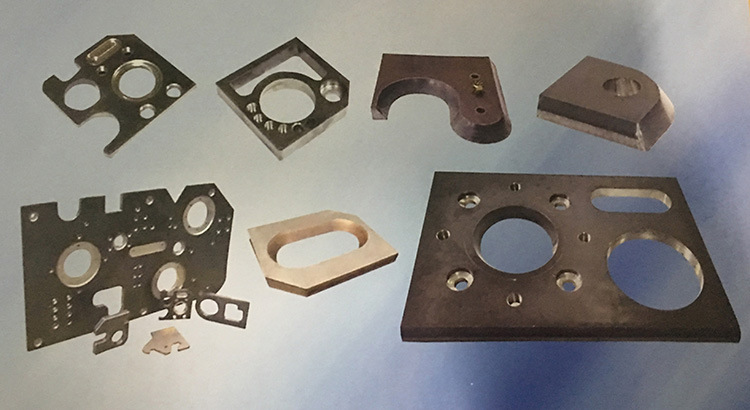

切割样品
一些参数
